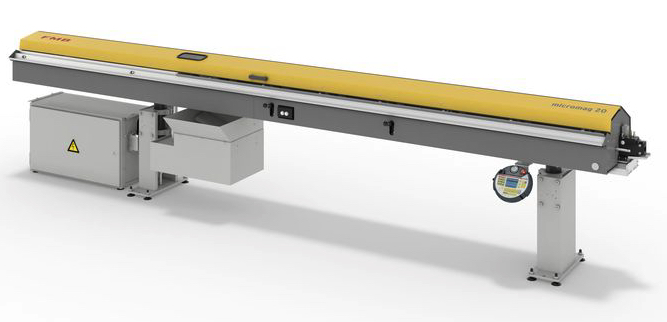

Micromag 20, Ø 0.8-23 mm
Magasin för stångdiameter 0.8-23 mm
| Stång längd 1) | 1600 mm | 3200 mm | 4200 mm |
| Stång diameter | 0.8 – 23 mm | 0.8 – 23 mm | 0.8 – 23 mm |
| Ladd kapacitet 2) | 200 mm | 200 mm | 200 mm |
| Restbits längd (max) | 320 mm | 320 mm | 320 mm |
| Laddtid (ca.) 3) | – | 22 s | – |
| Matningshastighet | 0-300 mm/s | 0-300 mm/s | 0-300 mm/s |
| Retur tid | 0-600 mm/s | 0-600 mm/s | 0-600 mm/s |
| Effektbehov | 1,5 kW | 1,5 kW | 1,5 kW |
| Tryckluft | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa |
| Vikt utan olja | 450 kg | 600 kg | 800 kg |
- 1) Speciella längder på förfrågan
- 2) 22 stänger med ”pilgrim” steg separation
- 3) Cirka. 3 sekunder längre med ”pilgrim” steg separation

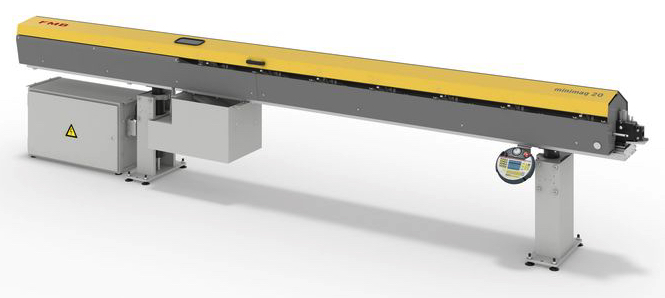

Minimag 20, Ø 2-23 mm
Magasin för stångdiameter 2-23
| Ståmg längd 1) | 1600 mm | 3200 mm | 4200 mm |
| Stång diameter | 2 – 23 mm | 2 – 23 mm | 2 – 23 mm |
| Ladd kapacitet | 200 mm | 200 mm | 200 mm |
| Restbits längd (max) | 420 mm | 420 mm | 420 mm |
| Laddtid (ca.) | – | 22 s | – |
| Matningshastighet | 0-300 mm/s | 0-300 mm/s | 0-300 mm/s |
| Retur tid | 0-600 mm/s | 0-600 mm/s | 0-600 mm/s |
| Effektbehov | 1,5 kW | 1,5 kW | 1,5 kW |
| Tryckluft | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa |
| Vikt utan olja | 400 kg | 550 kg | 650 kg |
- 1) Speciella längder på förfrågan
Turbo 2-20, Ø 2-23 mm
Magasin för stångdiameter 2-23 mm
| Stång längd 1) | 2200 mm | 3200 mm | 4200 mm |
| Stång diameter | 2 – 23 mm | 2 – 23 mm | 2 – 23 mm |
| Ladd kapacitet 2) | 200 mm | 200 mm | 200 mm |
| Restbits längd (max) | 420 mm | 420 mm | 420 mm |
| Laddtid (ca.) 3) | – | 26 s | – |
| Matningshastighet | 0-300 mm/s | 0-300 mm/s | 0-300 mm/s |
| Retur tid | 0-600 mm/s | 0-600 mm/s | 0-600 mm/s |
| Effektbehov | 1,5 kW | 1,5 kW | 1,5 kW |
| Tryckluft | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa |
| Vikt utan olja | 450 kg | 550 kg | 650 kg |
- 1) Speciella längder på förfrågan
- 2) 22 stänger med ”pilgrim” steg separation (0.8 – 4 mm)
- 3) Cirka. 3 sekunder längre med ”pilgrim” steg separation

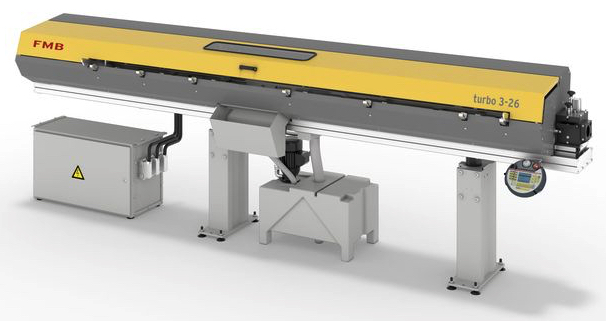

Turbo 3-26 , Ø 3-26 mm
Magasin för stångdiameter 3-26 mm
| Stång längd 1) | 2200 mm | 3200 mm | 4200 mm | 6200 mm |
| Stång diameter | 3 – 26 mm | 3 – 26 mm | 3 – 26 mm | 3 – 26 mm |
| Ladd kapacitet | 200 mm | 200 mm | 200 mm | 200 mm |
| Restbits längd (max) | 450 mm | 450 mm | 450 mm | 450 mm |
| Laddtid (ca.) | – | 26 s | – | – |
| Matningshastighet | 0-700 mm/s | 0-700 mm/s | 0-700 mm/s | 0-700 mm/s |
| Retur tid | 0-1000 mm/s | 0-1000 mm/s | 0-1000 mm/s | 0-1000 mm/s |
| Effektbehov | 1,5 kW | 1,5 kW | 1,5 kW | 1,5 kW |
| Tryckluft | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa |
| Vikt utan olja | 450 kg | 650 kg | 900 kg | 1200 kg |
- 1) Speciella längder på förfrågan

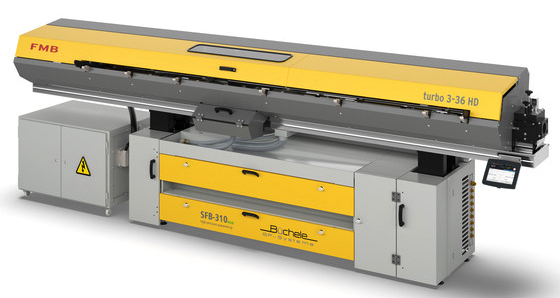

Turbo 3-36, Ø 3-38 mm
Bilden visar ett aggregat med högtryck 150 bar i fundamentet (option)
Magasin för stångdiameter 3-38 mm
| Stång längd 1) | 2200 mm | 3200 mm | 4200 mm | 6200 mm |
| Stång diameter | 3 – 38 mm | 3 – 38 mm | 3 – 38 mm | 3 – 38 mm |
| Ladd kapacitet | 200 mm | 200 mm | 200 mm | 200 mm |
| Restbits längd (max) | 450 mm | 450 mm | 450 mm | 450 mm |
| Laddtid (ca.) | – | 26 s | – | – |
| Matningshastighet | 0-700 mm/s | 0-700 mm/s | 0-700 mm/s | 0-700 mm/s |
| Retur tid | 0-1000 mm/s | 0-1000 mm/s | 0-1000 mm/s | 0-1000 mm/s |
| Effektbehov | 1,5 kW | 1,5 kW | 1,5 kW | 1,5 kW |
| Tryckluft | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa |
| Vikt utan olja | 550 kg | 750 kg | 1000 kg | 1500 kg |
- 1) Speciella längder på förfrågan
Turbo 5-65, Ø 5-65 mm
Magasin för stångdiameter 5-65 mm
| Stång längd 1) | 2200 mm | 3200 mm | 4200 mm | 6200 mm |
| Stång diameter | 5 – 65 mm | 5 – 65 mm | 5 – 65 mm | 5 – 65 mm |
| Ladd kapacitet | 240 mm | 240 mm | 240 mm | 240 mm |
| Restbits längd (max) | 480 mm | 480 mm | 480 mm | 480 mm |
| Laddtid (ca.) | – | 30 s | – | – |
| Matningshastighet | 0-1000 mm/s | 0-1000 mm/s | 0-1000 mm/s | 0-1000 mm/s |
| Retur tid | 0-1000 mm/s | 0-1000 mm/s | 0-1000 mm/s | 0-1000 mm/s |
| Effektbehov | 2,5 kW | 2,5 kW | 2,5 kW | 2,5 kW |
| Tryckluft | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa |
| Vikt utan olja | 1500 kg | 1800 kg | 2300 kg | 3000 kg |
- 1) Speciella längder på förfrågan
Turbo 5-65 kan erhållas i utförande V, där dom justerbara styrsegmenten ställs automatiskt in på den önskade materialdiametern. Detta minskar kravet att byta kanalinsatser och påskjutare över ett brett spektrum av diametrar.

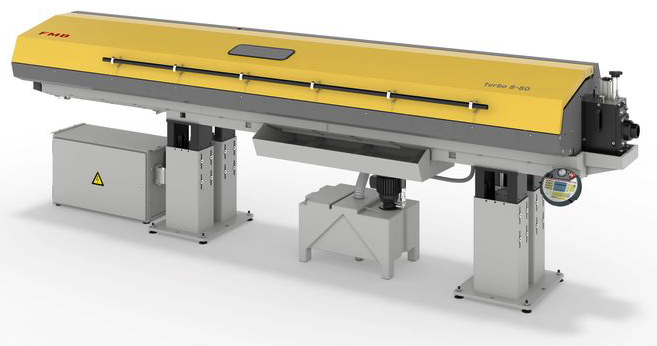

Turbo 8-80, Ø 8-80 mm
Magasin för stång diameter 8-80 mm.
| Stång längd 1) | 3200 mm | 4200 mm | 6200 mm |
| Stång diameter | 8 – 80 mm | 8 – 80 mm | 8 – 80 mm |
| Ladd kapacitet 2) | 265 mm | 265 mm | 265 mm |
| Restbits längd (max) | 580 mm | 580 mm | 580 mm |
| Laddtid (ca.) 3) | 30 s | – | – |
| Matningshastighet | 0-1000 mm/s | 0-1000 mm/s | 0-1000 mm/s |
| Retur tid | 0-1000 mm/s | 0-1000 mm/s | 0-1000 mm/s |
| Effektbehov | 3,5 kW | 3,5 kW | 3,5 kW |
| Tryckluft | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa |
| Vikt utan olja | 2800 kg | 3300 kg | 4300 kg |
- 1) Speciella längder på förfrågan

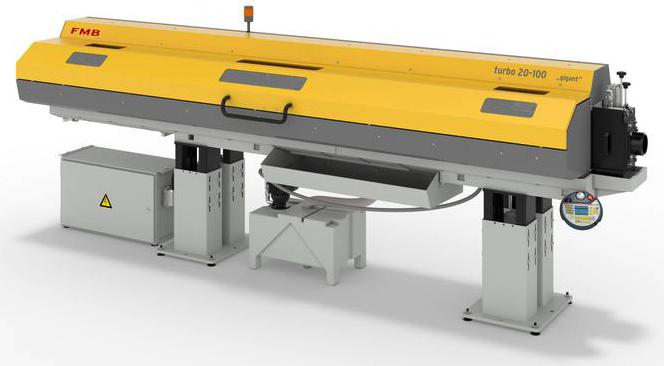

Turbo 20-100, Ø 20-100 mm
Magasin för stångdiameter 20-100 mm
| Stång längd 1) | 3200 mm | 4200 mm |
| Stång diameter | 20 – 100 mm | 20 – 100 mm |
| Ladd kapacitet 2) | 250 mm | 250 mm |
| Restbits längd (max) | 580 mm | 580 mm |
| Loading time (approx.) | 32 s | – |
| Matningshastighet | 0-1000 mm/s | 0-1000 mm/s |
| Retur tid | 0-900 mm/s | 0-900 mm/s |
| Effektbehov | 5,5 kW | 5,5 kW |
| Tryckluft | 0,6 / 6 bar MPa | 0,6 / 6 bar MPa |
| Vikt utan olja | 2700 kg | 3150 kg |
- 1) Speciella längder på förfrågan
Turbo 20-100 kan erhållas i utförande V, där dom justerbara styrsegmenten ställs automatiskt in på den önskade materialdiametern. Detta minskar kravet att byta kanalinsatser och påskjutare över ett brett spektrum av diametrar.
